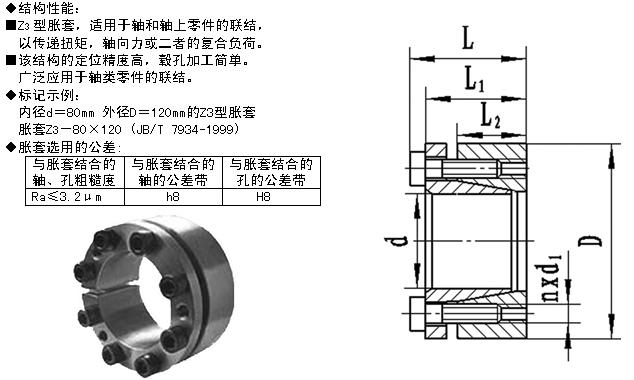

Z3 型脹緊聯結套的基本尺寸和參數(JB/T 7934-1999)
|
基本尺寸
|
額定負荷
|
脹套與軸
結合面上
的壓力Pf
N/mm2
|
脹套與輪
轂結合面
的壓力Pf＇′
N/mm2
|
螺釘的
擰緊力矩
MA
N·m
|
重量
kg
|
|
d
|
D
|
L
|
L1
|
L2
|
d1
|
n
|
軸向力
Ft
kN
|
轉矩
Mt
kN·m
|
|
80
|
120
|
60
|
50
|
33.4
|
M10
|
7
|
140
|
5.85
|
214
|
112
|
83
|
2.3
|
|
85
|
125
|
60
|
50
|
33.4
|
M10
|
8
|
175
|
7.45
|
230
|
129
|
83
|
2.4
|
|
90
|
130
|
60
|
50
|
33.4
|
M10
|
8
|
175
|
7.90
|
217
|
124
|
85
|
2.6
|
|
95
|
135
|
60
|
50
|
33.4
|
M10
|
10
|
205
|
9.90
|
257
|
149
|
83
|
2.7
|
|
100
|
145
|
68
|
58
|
40.8
|
M10
|
10
|
220
|
11.0
|
192
|
114
|
83
|
3.7
|
|
105
|
150
|
68
|
58
|
40
|
M10
|
10
|
220
|
11.55
|
210
|
114
|
83
|
3.9
|
|
110
|
155
|
68
|
58
|
40.8
|
M10
|
10
|
220
|
12.10
|
175
|
107
|
83
|
4.0
|
|
120
|
165
|
68
|
58
|
40.8
|
M10
|
12
|
260
|
15.70
|
192
|
120
|
83
|
4.3
|
|
125
|
170
|
68
|
58
|
40.8
|
M12
|
10
|
320
|
17.5O
|
189
|
120
|
145
|
4.8
|
|
130
|
180
|
68
|
58
|
40.8
|
M12
|
10
|
320
|
20.70
|
188
|
120
|
145
|
5.9
|
|
140
|
190
|
68
|
58
|
40.8
|
M12
|
10
|
320
|
22.50
|
195
|
114
|
145
|
6.3
|
|
150
|
200
|
6877
|
65
|
45.4
|
M12
|
12
|
380
|
28.50
|
196
|
130
|
145
|
6.7
|
